SmileSound SoundDevelopmentBoard V2

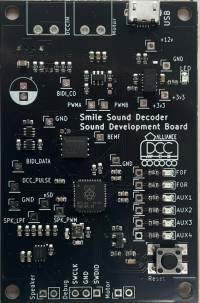

SoundDevelopmentBoard V2(DevBoard2)は、サウンドデータを開発するためのツールです。 SmileSoundデコーダと同等の機能を持ち、サウンドデータの開発に役立つ機能が多く搭載されています。
機能の説明
- SmileSoundデコーダ模擬機能（SmileSound mini Next18相当)
- AUXのLED表示機能
端子の説明
| 端子名 | 機能の説明 |
|---|---|
| DCCIN | DCC信号の入力。ユーロコネクタとなります。 |
| Motor | モータへの配線。ユーロコネクタと2.54mmピッチのピンヘッダの２つのコネクタが使用できます。排他利用となります |
| Speaker | スピーカー配線。 |
| Debug | ファームウェア開発者専用SWDコネクタ |
| USB | DSSPがインストールされたPCとの接続用。MicroUSBとなります。 |
| Reset | リセットボタン |
使用方法
以下の機器・ソフトが必要です。
- DSSP
- DevBoard
- USBケーブル（マイクロ）
- Windowsパソコン(Windows10以降)
- サウンドデータ
- スピーカー(2.54mmのピンフレーム装着)
- モータ(2.54mmのピンフレーム装着)
こんなときは
| 認識しなくなってしまった！ | DevBoard上のボタンを長押ししてください。強制的に、USBドライブモードになります。ファームウェアを書き直すと復旧できます。 |
