DSservo decoder

DSservo decoderは、DIPスイッチでアドレスを設定でき、VRボリュームでサーボモータの位置やスピードをコントロールできる NMRA DCC規格に準拠したポイントデコーダです。腕木式信号機、踏切、ポイントマシンなどにお使いいただけます。コマンドステーションは各社のものをご利用いただけます。


特徴

本デコーダは、よくあるサーボポイントデコーダにはない、世界でも類を見ない多くの特徴を持っています。
大規模ジオラマを扱うハイアマチュア、プロ向けに痒いところに手が届く特徴となっております。

  • DIPスイッチでアドレス設定可能。故障時の交換が容易。
  • ボリュームで簡単に位置・速度調整可能(サーボ1のみ、CV設定不要)
  • 2つのサーボを制御可能(サーボ2はCVで設定します)
  • DCC端子が2系統あるので、カスケード接続が簡単
  • 中心にM3の取り付け穴があるのでレイアウトへの固定が容易
  • リレー出力も2系統搭載
  • DCC線路端子を2系統搭載したことでDCCのカスケード接続が可能

鉄道模型芸術祭2017のNGPブースにて腕木式信号機を本ポイントデコーダで制御しました。2日間・10時間以上の連続動作でも問題なく動作しました。組み込んだ方は、CVの設定は一切しておりません。ドライバー一本ですべての設定を行っています。


説明書

PDF形式で、サーボポイントデコーダの取扱説明書を配布しています。

ファームウェア

オープンソースとなっております。以下のファームウェアで、中のソフトを更新したりカスタマイズすることができます。 なお、ご自分で改造された場合には、サポートは一切承りませんのでご注意ください(Desktop Station Forumでユーザー間での情報交換を制約するものではございません)

Rev 変更日 URL 更新内容
R9 2018/5/15 URL CV47を追加(同時動作)
R8 2017/5/9 URL 個別アドレス設定への対応(説明書0.3と連動)
R7 2017/4/29 URL サーボのステップ数を25ms間隔(40回/秒)から、8ms間隔(125回/秒)に向上

販売

DSservoデコーダは再生産中です。2020年10~11月頃、頒布再開予定です。再開まで、今しばらくお待ちください。

サーボモータは付属しませんので、秋月電子で販売されているサーボモータ等を利用する前提とし、各自で調達をお願いします。なお、相性や動作保証、可動範囲の調整に関する問い合わせは対応致しかねます。

商品 価格 備考
デコーダ単品 1個 2280円/pcs

購入は、Desktop Station部品頒布から行えます。


回路図

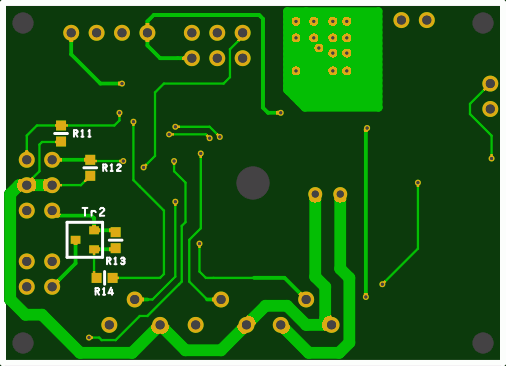

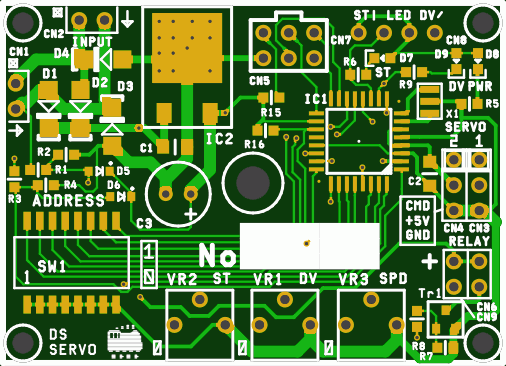

基板アートワーク
