S88 Button Decoder

欧州で主流の鉄道模型用在線検出のS88に対応したボタン操作ができるS88デコーダです。S88-Nに対応しておりますので、イーサネットケーブルで簡単に接続や引き回しができます。


特徴

  • S88在線検出をアドレスごとにボタンでON/OFFできるので、自動運転の開始合図、デバッグに最適
  • S88-Nに対応
  • LEDでON/OFFがわかりやすい
  • S88信号の間隔は8bitサイズ専用
  • ケース付きで取り扱いしやすい



部品表

部品番号 仕様 秋月No
C1 0.1u, N.C.
C2 0.1u
C3 1000uF or 470uF P-08424
CN1 7810-8P8CC-00159
CN2 7810-8P8CC-00159
CN3,CN10-CN17 nc
D1 nc
D2 YELLOW, 3mm I-00564
D3,D5,D7,D9,D11,D13,D15,D17RED, 3mm I-00562
D4,D6,D8,D10,D12,D14,D16,D18GREEN, 3mm I-00563
IC1' DIP 28pin socket P-00013
IC1 ATMEGA328P-PU I-03142
R1 6.8k, N.C.
R2 1.2k
R3-R18, R21,R26 1k
R19, R22, R24, R27 2.2k
R20, R25 470
R23, R28 6.8k
SW1-SW8 SKHHLQA010 P-07193
SW9,SW10N.C.
X116MHz, Ceralock P-04549
CaseSZOMK AK-P-01-
PCB Original PCB-

回路図・部品実装例

large image

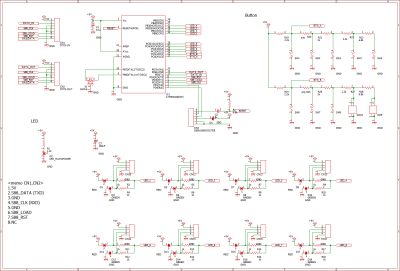

回路図:

ダウンロード

組み立て手順

  1. 基板を前章の通りにはんだ付けする。
  2. ATMEGA328PにS88ボタンデコーダ用スケッチを書き込む。書き込みするスケッチは本ページからダウンロードください。書き込み手順は、スマイルデコーダと同様の手順で行います。特にブートローダの書き込み手順を飛ばすと動作しません。
  3. スケッチを書き込んだATMEGA328P(IC1)を基板に装着する。
  4. テスタで、5VとGNDの短絡チェックを行う。C3の両端をチェックすると簡単です。
  5. S88デコーダに対応した機器に接続して、LEDがすべて赤色になっているか確認する。赤色になっていない場合は、正常に動作していません。

使用方法

接続方法

OUTの端子を、コマンドステーション側に接続します。ケーブルは、必ず8極で信号線が全て接続されたストレートケーブルを使用してください。古いLANケーブルでは、4線しか接続されていない場合があります。使いまわしをする場合には、自己責任にて対応をお願いします。100円ショップでLANケーブルは売っていますので、使いまわさずに新しく購入することを強く推奨いたします。

表示について

S88に対応した機器に接続し、割り当てられたアドレスに応じてON/OFFが出力できます。
LEDの表示は、赤がOFF、緑がONです。

8bitのS88デコーダですので、2台のボタンデコーダを繋げることで、通常の16bitのS88デコーダとすることができます。

トラブルの対応方法

もし、S88デコーダを繋げても動かない場合には、以下の点を確認ください。

  • INの先をコマンドステーションにつなげると、正常にデータを送れません。OUT側の端子をコマンドステーションのある方につなげてください。
  • DSmainR5では、設定を変更しないとS88モードになりません。ConfigのRJ45をS8と設定してください。
  • コマンドステーションのスケッチを標準のものではなく独自のものにしている場合、S88機能が動かない可能性があります。当方の提供したスケッチ以外をご利用の場合にはサポートは受けられません。
  • ケーブルが非対応、または断線しているものを使いまわして動かなくなるトラブルが多発しています。LANケーブルは、100円ショップで売っていますので、S88デコーダの使い方に慣れていない方は、使いまわさずに必ず新品をご使用ください。

頒布価格

商品 価格 特記事項
S88 Button Decoder 基板とケースのみ 1500JPY ケース付き、加工済ケースは在庫限り
S88 Button Decoder 部品キット 3800JPY ケース付き、加工済ケースは在庫限り
S88 Button Decoder 完成品 7800JPY ケース付き、加工済ケースは在庫限り

※基板とケースのみを購入される場合は価格にサポートコストを含めておりませんのでトラブル時も自己責任にて対応をお願いいたします。当方では、既定の部品を使用し、手順通りに行った場合には正常に動くことを確認しております。
