Throttle over S88-N

Throttle over S88-Nは、オープンな在線検出バスS88-N上にスロットル用の指令信号を定義したプロファイルです。この仕様は自由に、オープンに使用することが出来ます。

要求仕様

  • DCCに関連する機器であること
  • コマンドステーション用のスロットル・マスコン、または受信するコマンドステーションに適用すること
  • S88-Nの仕様を満たすこと
  • Throttle over S88-Nの仕様を満たすこと

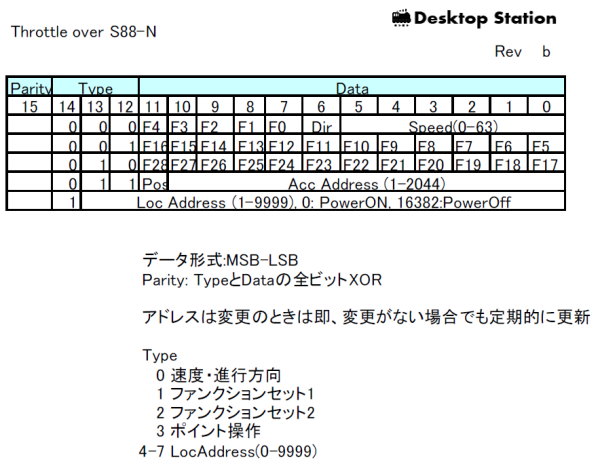

プロファイル仕様

特殊な動き

  • ロコアドレスが0x3FEEのとき、PowerOff
  • ロコアドレスが0x0000のとき、PowerON
  • ロコアドレスが0x0001~0x3FEDのとき、アドレス変更(標準仕様)

実装の仕方

フジガヤさんのS88マスコンのソースコードを参考に実装するのがベターです。

S88のデータ入出力処理に加えて、本仕様に沿ったデータを乗せるのがポイントです。

対応機器

コマンドステーション Desktop Station DSone ファームウェアはFujigaya2が提供
コマンドステーション Desktop Station DSmainR5.1 DSmain R5はソフトアップデートで対応
スレーブ Fujigaya2 S88 Mascon プレステの電車でGO!用マスコンが必要
スレーブ Fujigaya2 S88 Analog アナログのコントローラ(PWM)が必要

対応スロットルは、今後たくさん登場予定です!お楽しみに!
