【本製品は、デスクトップステーションオンラインストア直売専用商品です。提携模型店では購入できません。】

より簡単に、ほとんどの方には１台だけで十分に楽しめる6ch分(6箇所)のポイントが制御できるポイントデコーダです。

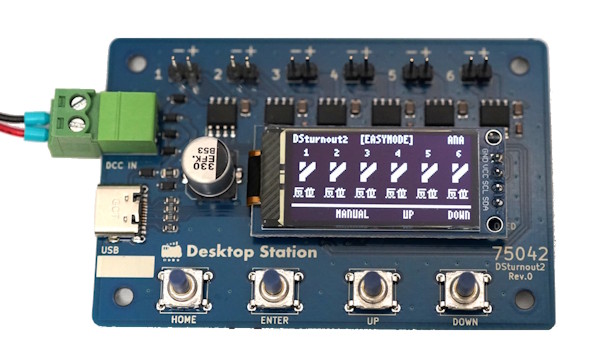

OLEDを搭載しており、状態が容易に把握できます。またアドレスを画面を見ながら簡単に変更できます。
USB端子を装備しており、ユーザー自身でファームウェアのアップデートが可能です。
出力電圧(PWM)と出力時間をチャンネルごとに設定できますので、スローモーション型のポイントマシン、ソレノイド型のポイントマシンの両方に対応できます。
アドレスは、UP/DOWNボタンを押すことで容易に変更ができます。表示されている番号が、ポイントアドレスに相当します。

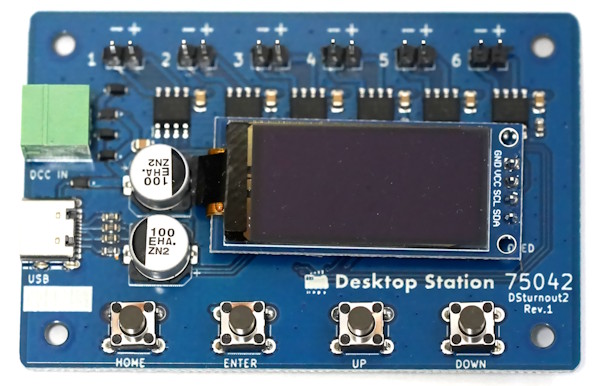

本商品は、組み立てキットとなり、フィーダコネクタ、OLED、ピンヘッダ2x1mm x 6つをはんだ付けする必要があります。
なお、表面実装部品・タクトスイッチはハンダ付け済みです。

ピンヘッダは、秋月電子の2.54mmピッチの端子などに変更することもできます。使いやすいコネクタをお選びください。

- 117008 ターミナルブロック レセプタクル 2.54mm 2P
- 114217 ターミナルブロック 2.54mm 2P 緑 縦
- 114611 ターミナルブロック 2.54mm 2P 青 縦

■注意事項

・ファームウェアアップデートを頻繁に実施しますので、適宜アップデートしてください。
・複数のチャンネルを同時に操作しないでください。数秒ずつ時間を区切ってチャンネルを操作してください。同時に複数のポイントを転換すると、デコーダ内部の電圧が下がり、ポイントに流せる電流が大幅に低下して転換に失敗する場合があります。
・DCC電圧が下がった場合、ポイントによっては、転換できない場合があります。
・ソレノイド式とDCモータ式の両方に対応しています。出力時間・出力電圧をチャンネルごとに調整して対応する必要があります。
・コマンドステーションと本製品を接続中は、USB端子をPCに繋がないでください。PCが故障する可能性があります。

■付属品

・表面実装部品ハンダ付け済み基板 1pcs
・OLED 1pcs
・フィーダコネクタ 1pcs
・タクトスイッチ 4pcs

※2.54mmピッチのピンヘッダまたはターミナルブロック レセプタクル 2.54mm 2Pを各自でご用意ください。

■使用方法・マニュアル

DSturnout2 製品ページを参照ください。

■ファームウェアのアップデート方法

DSupdateを使用できます。ファームウェアはDSupdateに同梱します。
DSupdateは、DSairLite用のアップデータですが、共通して使用できます。

■商用利用・業務用途への利用について

本製品価格は、一般ユーザーによる家庭での利用、クラブ・サークル活動の運転会向けに適用されるものです。

業務レイアウト向けの営利目的での利用（たとえば博物館・施設等のレイアウトへの利用）には、業務用価格(販売価格の150%割増)が適用されます。また、業務利用における、初期不良・故障等のサポート料金は、製品価格に含まれません。別途、年間保守契約および年間保守費用の支払い（購入価格の30%分)が必要です。
