2023/11現在、入荷未定です。

【中華クオリティです。安価ですが、動作に支障の無い範囲で汚れなどがあります。基板上の汚れ、かすれ、傷などが気になる方は購入をお控えください。】

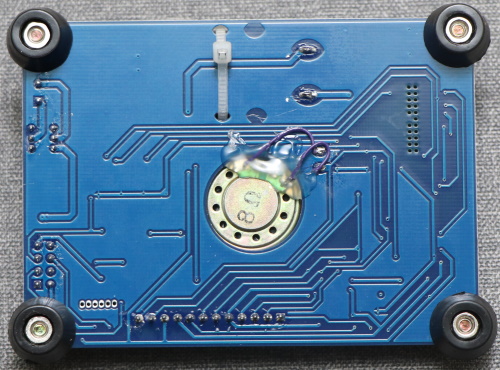

DCCデコーダの動作テストを行うためのテストボードです。Next18, MTC21, PluX22, NEM652, NEM651, ハードワイヤーに対応します。
AUX1-6やヘッドライト・テールライトの表示はLEDで確認することができます。モータとスピーカーも標準で搭載されており、模型車両を模擬してデコーダの動きをテストできます。デコーダを車両に搭載する前の動作確認や、トラブル時の原因究明にご活用いただけます。

ESU社の53900 Decoder Tester類似製品です。

■仕様
・各種DCCコネクタに対応（排他利用、複数コネクタの同時使用不可）
・基板上モータ
・基板上スピーカー
・基板上AUX1-6＆ヘッドライト・テールライト 状態確認用LED
・電源スイッチ(DCC信号のON/OFF）
・防振ゴム足を搭載

※デコーダは含まれません。別途、購入ください。

■使用方法について

・DCC専用です。アナログには使用できません。
・TRACK INと書かれた端子台(固定配線用、お好きなフィーダ線を繋いでください)またはパッド(ワニ口クリップ用)に、コマンドステーションからの配線を繋いでください。
・同時に使用できるコマンドステーションは１つのみです。複数のコマンドステーションを繋ぐと、故障の原因になります。誤使用された場合は一切のサポートをお断りいたします。
・同時に使用できるデコーダは１つのみです。複数のデコーダを装着した場合は、デコーダやテストボードの故障の原因となります。誤使用による故障でのサポートは一切お断りいたします。
・AUX3,4,5,6はロジック信号のみに対応します。パワー出力型のデコーダの場合は、LEDが点灯しません。
・スピーカーの音質はあまりよくないため、気になる方は交換ください。

■サポートについて

初期不良のみ交換です。輸送中にピンの曲がり等がある場合がありますが、ペンチ等で修復をお願いします。

ご相談などは、デジタル鉄道模型フォーラムにて承ります。メールでのサポートは初期不良時のみとなりますのでご注意ください。
