ACアダプタの選び方

DesktopStationの機器全般に使用するACアダプタは、ここに記載されている内容を必ず守らなければなりません。 ACアダプタの選び方に悩んだら、必ずここを参照してください。

使用してはいけないアダプタ

以下のアダプタは、絶対に使用してはいけません。必ず、機器が故障します。

  • AC出力タイプのアダプタ(KATO/Digitrax D101やパワーパックSに付属のもの) ※機器を破壊します
  • KATO 29-165 ※機器を破壊します
  • KATO 29-168 ※機器を破壊します
  • KATO 29-108 ※機器を破壊します
  • バックマン EZcommand付属アダプタ
  • バックマン アナログコントローラ付属アダプタ
  • この他にもAC出力タイプのアダプタがある可能性があります!

ACアダプタへの要求仕様

以下の仕様を満たすACアダプタを必ず利用してください。

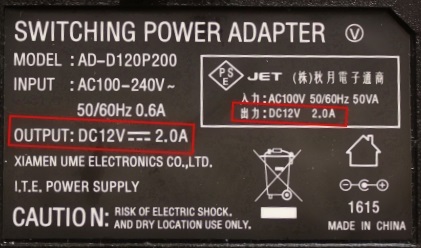

  • 直流出力(DC OUTPUT)専用。出力(OUTPUT)にDC12Vなどと記載がある。ACとは書いていないこと。
  • センタープラス(真ん中が+であるタイプ)。右のマークがあること。
  • 出力電圧は12V~19Vの範囲内であること。
  • 外径5.5mm 内径2.1mmのPL03B型のコネクタであること。
  • Nゲージ以下のスケールはDC12Vで使用すること。
  • HOゲージのスケールは、DC15VまたはDC16Vで使用すること。ほとんどの場合、DC12Vでも一応、動きます。
  • 日本国内の場合、PSEマークが書かれていること。

動作確認済みのアダプタ

当方で主に確認しているものですが、仕様が合えば問題なく動作します。
DSair2は連続定格2Aで設計しておりますので、連続2Aで運転したい場合は、余裕を見て4A出力が可能なACアダプタを選定してください。2AのACアダプタでも動作しますが、実質的には1.5A程度までしか連続運転ができません。

また、線路の長さが長いと線路の抵抗や消費電流の増大によって車両に届くまでに電圧が落ちやすくなります。大きなレイアウトで動かす場合には、電圧を少し高めにすることを推奨します。Nゲージの場合は13Vであったりです。大きなレイアウトで動かす場合には、4Aクラスの大きなACアダプタをお持ちになるのが良いかと思います。

なお何らかの理由でACアダプタが故障している場合には、DSair2は安定動作しなくなります。速やかに、アダプタを交換するようにしてください。

なお、DesktopStationで売っているACアダプタは、以下のいずれかです。安く入手したい方は、電子工作部品を買うついでに秋月電子から直接買うのが良いです。

メーカー 型式 仕様 販売場所 備考
GO FORWARD ENTERPRISEGF48-US1240DC12V/4A 秋月電子 M-00244 Z,N,HO向け
GO FORWARD ENTERPRISEGF65I-US1640 DC16V/4A 秋月電子 M-00407 HO向け
Adapter TechnologySTD-12020U DC12V/2A 秋月電子 M-06239 Z,N,HO向け
XIAMEN UME ELECTRONICSAD-D120P200 DC12V/2A 秋月電子 M-10659 Z,N,HO向け

スケールと消費電流の目安

あくまで目安ですが、スケールや編成当たりの消費電流(半分程度の速度)、電圧は、以下のようにお考え下さい。ACアダプタの大きさなどを適宜見直して運用いただければ幸いです。1編成は4両程度を目安にしています。

スケール 電圧 電流
HOプラ 12-16V 1編成あたり0.5A
HOブラス 15-16V 1編成あたり0.5~1.0A
N, z 12V 1編成あたり0.2~0.3A

HOプラを2編成使用される場合は、1.0Aとなるので、マージンを取って、その2倍である12V/2Aか16V/2AのACアダプタを使用すると良いです。

ACアダプタの故障の見分け方

以下のような動作をする場合は故障です。ただちに廃棄し、新品と交換して下さい。 ACアダプタは消耗品です。勿体ないと思わずに、怪しい場合は買い換えましょう。価格も1000~2000円です。劣化したACアダプタを使用することにより、あなたの大事な模型に被害が出る場合があります。

  • 出力電圧が10%以上変動する
  • 機器にショート等の問題が無いのにすぐ出力遮断する(機器に問題があるケースもあります)
  • 焦げた臭いがする
  • 水で濡らしてしまった
  • 変形している、膨らんでいる、ヒビや大きな傷がついている
  • 電線が切れかかっている、電線の被覆が傷んでいる
  • ACアダプタ本体や電線が異常に熱い
  • 買ってから10年以上経っている

ACアダプタを劣化させる使い方は、避けましょう。劣化させる使い方例は以下の通りです。

  • ACアダプタに記載されている電流値で運転させる(12V/2Aのアダプタで、2Aを常に使う)
  • ショートを頻繁に繰り返す
  • 換気の悪いところ、熱がこもるところ、高温の場所で使用する
  • 10年以上経過しても使い続ける

使用できないことが確認されているACアダプタ

以下に、使用できないことが確認されているACアダプタを記載しています。ACアダプタモドキも含んで記載しています。変換プラグや、業務用やプロ向けの電源・変換装置を使用することで使用できるようになるケースもありますが、ここでは一切触れません。

掲載されていないものでも、対応できないACアダプタは多数あります。前述の秋月電子で販売されている推奨ACアダプタを使用されるか、ご自身の自己責任の下で選定したものをご利用ください。

製品名 使用できない理由
KATO 22-082 N用ACアダプター DCプラグの形状が異なるため
KATO 22-083 HO用ACアダプター DCプラグの形状が異なるため
AC出力タイプのアダプタ全般
(KATO/Digitrax D101やパワーパックS付属のもの)
DSairの電源回路が焼損・破壊されるため
KATO 29-165 DSairの電源回路が焼損・破壊されるため
KATO 29-168 DSairの電源回路が焼損・破壊されるため
KATO 29-108 DSairの電源回路が焼損・破壊されるため
バックマン EZcommand付属アダプタ DSairの電源回路が焼損・破壊されるため
バックマン アナログコントローラ付属アダプタ DSairの電源回路が焼損・破壊されるため
