DSwatchのPC版として提供するSmileMonitorです。 DCCコマンドステーション開発者、デコーダ開発者向けの開発ツールです。一般の方向けではありませんのでご注意ください。

• 20240215版 DOWNLOAD
• 20240214版 DOWNLOAD

SDBをPCにUSBケーブルで繋げた後、SDB上のボタンを２秒以上長押ししてください。 USBメモリとして、ドライブが出現しますので、ZIPファイル内にあるSmileMonitor.日付.uf2というファイルをD&Dしてください。ファームウェアが上書きされて、SmileMonitor化します。

SmileMonitorスケッチが書きこまれたSDBは、USBシリアルでPC上に、認識したDCCパケットを送出します。

115200bps, 8bit, StopBit1, パリティなしの設定(Arduino IDEのデフォルト)としてください。

DCCコマンドステーションから信号が受信できると、以下のようなデータが得られます。

Total Packet Count: 254
Idle Packet Count:  0
Longest Preamble:  16
Error Packet Count:  0
Count    Packet_Data
85       11111111 00000000 11111111
25       00000011 11011000 00000111 11011100
84       00000011 00111111 10000000 10111100
12       00000011 10000000 10000011
12       00000011 10110000 10110011
12       00000011 10100000 10100011
12       00000011 11011110 00000000 11011101
12       00000011 11011111 00000000 11011100

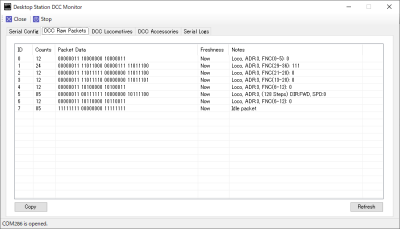

付属のGUIツールを使うと、さらに詳細に分析ができます。

パケット内容の分析が可能です。ログとして古いパケットも残されるので、バグ調査にも好適です。
