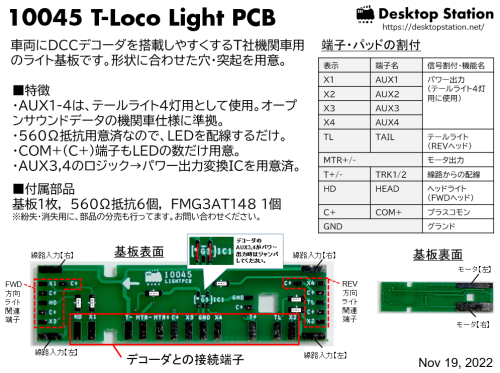

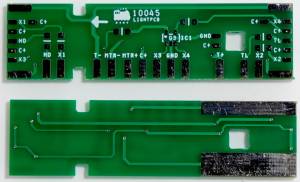

T社のHO機関車に搭載可能な、ライト基板です。T車のHO機関車の突起部分に合わせて基板を設計しています。 抵抗や各種配線を引き出して配線しやすい基板になっています。別途、デコーダ引き出し基板が必要です。

千葉県船橋市に店舗を構える石田商店様と共同開発した商品となり、弊社と石田商店様での販売限定商品となります。

デスクトップステーションオンラインストアか、石田商店(千葉県船橋市, リアル店舗)にてお買い求めください。

※デスクトップステーションオンラインストアで購入された場合、搭載サポート等は一切行っておりません。本ページを参照し、ご自身の力で搭載してください。

情報提供、お待ちしております。

1. 搭載予定の車両に勘合するか確認ください。基板精度や車両側の精度によっては、基板の開口部を少し削る必要がある場合があります。
2. 付属の抵抗をはんだ付けしてください。
3. AUX3,4がロジック出力のデコーダで使用される場合は、ICをはんだ付けしてください。
4. 車両に組み込んで、モータ・線路からの配線を取り付けて、各ライト配線を行ってください。

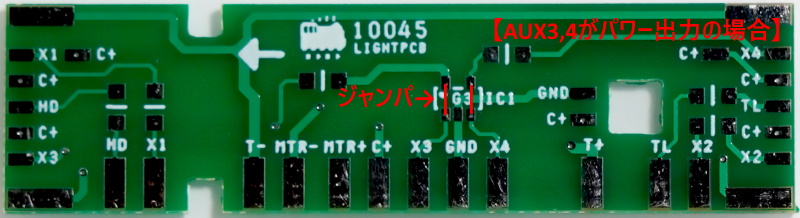

付属のICを使用せず、下図のように、ICのパターンをジャンパしてください。 ジャンパしない場合や、ICを実装してしまうと、正常に動作しませんのでご注意ください。

ツイッターなどで、ユーザー様の作例が掲載されています。

• https://twitter.com/sakai_tosou/status/1585260742084726785
• https://twitter.com/toyota6708/status/1581627587394437122
