DTrack 三線軌条レールシステム

DTrackは、三線軌条でHO/16番/N/Zの車両が走行できる、実用性を重視した道床付きの鉄道模型用レールシステムです。

鉄道模型におけるレール

鉄道模型には、スケール（大きさ）や実際の鉄道が走行するレールの幅(ゲージ)に応じて、非常に複雑で多様な種類の製品が販売されています。

日本のごく普通の一般の人でも、名前くらいは聞いたことがあって馴染みがあるのは、「Nゲージ」でしょう。Nゲージは、9mm幅の鉄道模型レールに、日本の在来線・私鉄・新幹線等の車両を走らせることができます。

実は、Nゲージ以外にも、よりコンパクトになったZゲージ(6.5mm幅のレール)や、サイズを大きくしたHO/16番(16.5mm幅のレール）といったレールも、日本では多く利用されています。

日本で売られているレールのほぼ100%は、それぞれ別に購入が必要です。ZゲージはZゲージのレール、NゲージはNゲージのレール、HO/16番はHOのレールを購入する必要があるのです。

でもそれが１つのレールで遊べると、便利になると思いませんでしょうか？

DTrackのコンセプト

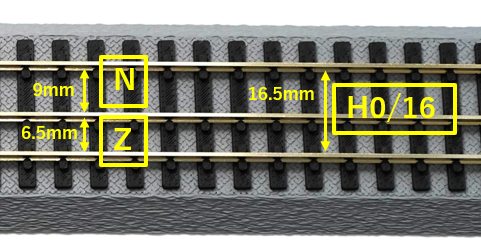

デスクトップステーションの販売するDTrackシステムは、1つのレールで、Z/N/HO/16番を楽しむことができる、三線軌条レールシステムです。3本のレールで、3つのレール幅に対応していることが特徴です。

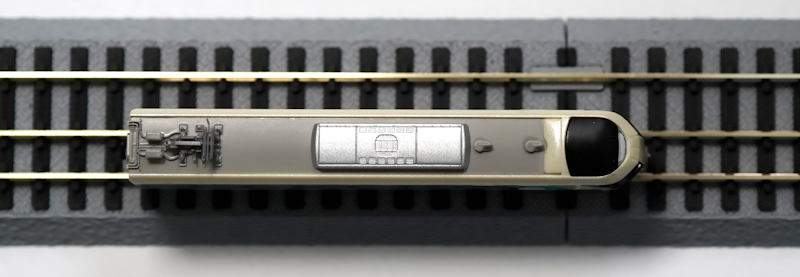

片側の線路にZゲージまたはNゲージの車両をそれぞれ載せて、フィーダ線を繋ぎ変えることで走行させることができます。なお、極性の関係から、同時に3種類の車両を走行することはできません。

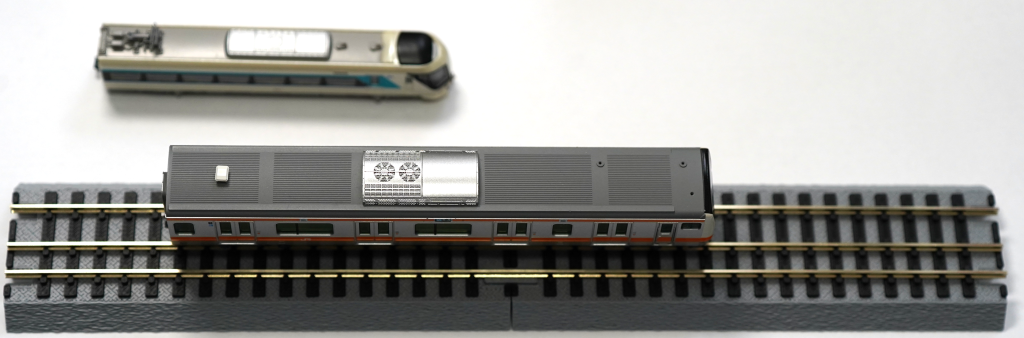

また、同じスケールで合わせた場合には、以下のような組み合わせで楽しむことも可能です。つまり、本システムで、ZからOナロー(On30)まで網羅する、非常に特殊なレールシステムを提供しています。

鉄道模型における三線軌条は非対称であることや複数のゲージが複雑に組み合わさるため、様々なバリエーションのレールが必要となります。デスクトップステーションは、デジタルを活用した自動化設計と最新型の3Dプリンタを駆使することでレールシステムの少量多品種生産を実現します。

日本国内で販売されている16番、HOスケール、Nゲージ、Zゲージ車両を想定した設計を行っています。一部の海外の車両では、フランジの高さが日本型車両と比べて非常に高く、道床と当たる場合があります。予めご了承ください。

レールシステムの互換性について

三線軌条という性質上、他の模型会社のレールシステムと形状・電気的な互換性を持ちません。DTrack線路のみでのご利用をお願い致します。互換性に関するご質問、サポート依頼にはお答えできませんので、予めご了承ください。

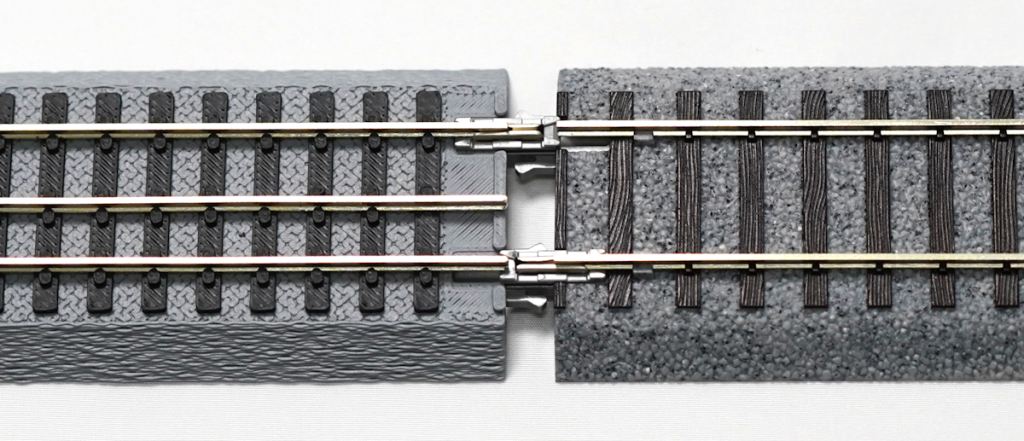

しかし、中線のレールを無視した場合には、日本のHO/16番向けでトップシェアのレールシステムに、個体差や温度・季節等がたまたまあった場合、うまく接続できる場合もあるかもしれません。

S246 直線レール

S246は、基本となる246mmの直線レールです。S123を2つ組み合わせて線路を構成しています。中レールは付属のIMONジョイナを使用して他の線路と接続してください。

R370-22.5 カーブレール（内側Zゲージ）

R370-22.5は、半径370mm、円弧角度22.5°のカーブレールです。4本で90°、8本で180°、16本で360°のカーブを構成できます。このカーブレールは、内側がZゲージとなっています。中レールは付属のIMONジョイナを使用して他の線路と接続してください。

L370-22.5 カーブレール（内側Nゲージ）

R370-22.5は、半径370mm、円弧角度22.5°のカーブレールです。4本で90°、8本で180°、16本で360°のカーブを構成できます。このカーブレールは、内側がNゲージとなっています。中レールは付属のIMONジョイナを使用して他の線路と接続してください。

その他のレール

順次、開発を行ってまいります。ご期待ください。

■使用方法

フィーダ線について

• 左右のレールのフィーダ線は、KATO製ターミナルジョイナ24-818を使用ください。
• 中のレールのフィーダ線は、現在検討中です。ワニ口や付属ジョイナに電線をはんだ付けして引き出しください。

レールの接続について

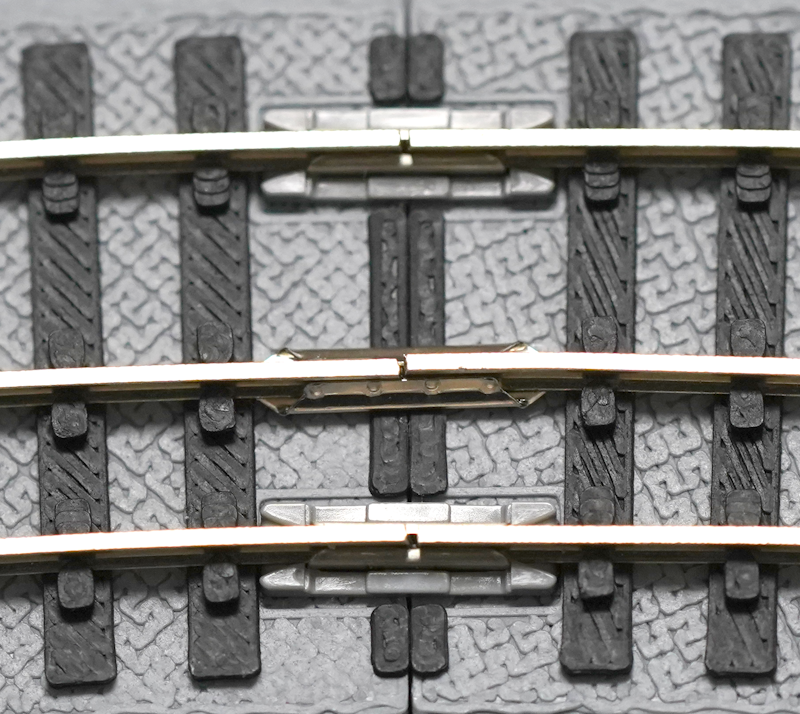

• 中線は、頻繁に取り外す場合には非常に緩いですがIMONジョイナCODE83を使用してください。固定して使用する場合には、CODE60を使用してください。CODE70はうまく接触しないケースがあります。

その他

• レールは完全に固定されていないため、他のレールと接続した時にレールがズレる場合があります。指で戻して修正をお願い致します。

■購入方法

デスクトップステーションオンラインショップ（ネット通販）または、鉄道模型イベント等での弊社出展時に購入できます。一般の模型店や家電量販店では購入できませんので、ご注意ください。

■注意事項

・デスクトップステーション製DTrackレールシステムと異なる、他社線路との接続は互換性がないため、保証されていません。
・3Dプリントによる製作品です。製造の都合上、ケバ立ち、一部パーツの歪み等があります。
・生産の都合上、一部部品(線路を固定する犬釘)が外れている個体があります。予めご了承ください。初期不良交換対応しません。
・車両の個体差、フランジの大きさによって、走行時に脱線する場合があります。
・60℃を超える場所に置いた場合、材料の性質上、変形する場合があります。運転会等に持ち出す場合、真夏の自動車車内等、特にお気をつけください。
・高温多湿の場所に長期間保管した場合、加水分解により道床が脆くなる場合があります。通常のプラ製品同様、経年劣化があります。長期保管される場合は、シリカゲル等の乾燥剤を入れて密封し、太陽光などが当たらない場所で保管ください。
・中間レールのジョイナが外れやすくなっています。紛失等にご注意ください。
・レールの着脱の際、レールを固定する犬釘が取れる場合があります。数本の犬釘が外れても、走行に支障はございません。

■補修パーツ

DTrackは汎用部品を活用しているため、部品の紛失や損傷・消耗が発生した場合、ユーザー自身で修理が可能です。Models IMONや大手模型店、家電量販店等で取り扱いがあります。

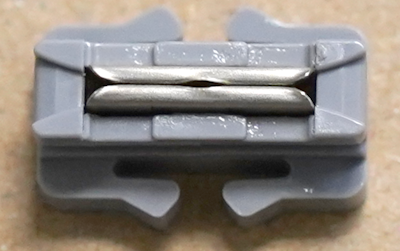

・左右レールのジョイナ: KATO ユニジョイナ24-815

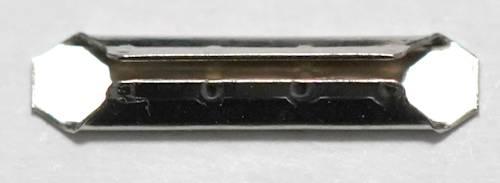

・中間レールのジョイナ: IMON Code83またはCode60 ジョイナ(CODE83/60 JOINERS, Quality Track)
・レール: KATO HOフレキシブルレール
・フィーダ線: KATO ターミナルジョイナ24-818または自作

左右レールのユニジョイナ2-815を外す場合は、KATO製のジョイナ外し(ターミナルジョイナ25-815やリレーラー24-000等に付属)をご利用ください。

■サポート

弊社サポート、またはデジタル鉄道模型フォーラムにご投稿ください。なお、上記の注意事項を事前にご確認ください。
