説明

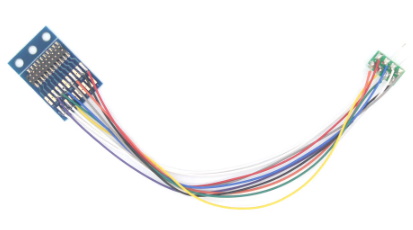

MTC21コネクタ対応のデコーダを、NEM652(NMRA8ピン)に変換できます。SmileSound Standard R2 MTC21に好適です。
NMRA8ピンを搭載した車両は、KATO・天賞堂・トラムウェイ等のHO車両の一部となります。
■線の色
赤: トラック右
黒: トラック左
オレンジ: モータ＋
グレー: モータ－
青: COM+
緑: AUX1
紫: AUX2
茶: AUX3
黄: テールライト
白: ヘッドライト
白(NEM652プラグに繋がっていない): スピーカー+/-
■トマランコンデンサの搭載について
SmileSound Standard R2 MTC21を使用される場合は、トマランコンデンサの追加の必要はございません。
SmileSound Standard MTC21などの旧製品の場合には、コンデンサの追加が必要です。GNDピン(20)は、ご自分で引き出しをお願いします。
青線のCOM+と、GNDに100uF程度のコンデンサをそのまま付けることができます。大容量のコンデンサを搭載する場合には、トマラン回路を検討ください。
