dsmainr6

DSmainR6(DSair2 XL)

DesktopStationのフラグシップコマンドステーションであるDSmainシリーズの最新版です。DSair2の機能とDSmainの機能を合体させて、強力なブースター回路で大編成のブラスや大型の鉄道模型も余裕で動かす事ができます。

本商品は、開発を終了しております。致命的なバグを除く、機能強化アップデートは実施されませんのでご注意ください。

日本最高峰の某鉄道博物館ジオラマの150カ所もの超大規模DCCポイントシステムで使用されているDSmainの技術をご自宅でお楽しみ下さい。

特徴

  • とある鉄道博物館でも使用されているDSmainを引き継いだハイパワー4Aブースター回路
  • DSair2のWi-Fi機能を取り込んだWebサーバー機能
  • S88-Nへの対応
  • OLEDで状態が見やすい
  • DSmainR5.1C2 OLEDのケースと完全互換

部品表

Parts No 仕様 / Specification Shop OrderNo Shop
BZ1Buzzer/Speaker PKM13EPYH4000-A0P-04118秋月電子
C5, C7, C11, C12(4pcs)0.1uF, 2.54mm pitch, 16V or more P-04065等秋月電子
C1,C14,C152012 Size, 0.1-4.7uF, 10V or more P-04462等 秋月電子
C3 35v,220uF Rubicon 105℃品 P-04748 秋月電子
C16 10v or more, 1000uF P-08424 秋月電子
Additonal Capacitor 35v,2200-3300uF P-08428 秋月電子
C6,C8 10uF, 25V, 5mm pitch P-03095 秋月電子
C9,C101-10uF, 3216, 25V以上 P-06462
P-14741
秋月電子
C13 100uF, 10V P-05002 秋月電子
CN1,CN2, (D1,D2,D7) nano, LED Pin Socket 1×42,FHU-1x42SG C-05779 秋月電子
CN3 SD Card Slot,SD-381200-S304 C-12667 秋月電子
CN4 LAN Connector, 7810-8P8C C-00159 秋月電子
CN5 LCD,Serial,FAN, Pin Header 2.54mm pitch 秋月電子
CN6 EG3.81, 2pin, Plug / receptacle
CN7 2.1mm DC Jack(20V, 4A) C-09408 秋月電子
CN8 OPIF MJ-4PP-9 C-06070 秋月電子
D1 LED, MAINPOWER, Green, 3mm 秋月電子
D2 LED, ERR, Red, 3mm 秋月電子
D7 LED, RUN, Yellow, 3mm 秋月電子
D3 SBM1045VSS 10A I-06168 秋月電子
D4, D5, D6 1N4148 100V200mA I-00743 秋月電子
F1 Resettable Fuse, RUEF500 650-RUEF500 MOUSER
IC4 TC74VHC32F, SOP, AND logic I-03142 秋月電子
IC7 NJM12888,SOT23-5, 3.3V/300mA P-00013 秋月電子
IC2 ACS711ELCR-12AB, Current sensor IC I-12267 秋月電子
IC1 Regulator 5V1A Rohm BP-5293-50 M-11188 秋月電子
IC51 ,IC61(IC5, IC6)IRS2302S, Gate Driver942-IRS2302SPBFMOUSER
R3,R9,R10, R23,R24,バグ用 (7pcs)6.8k, 1/4W 秋月電子
R1,R2,R4,R17,R21 (5pcs) 1.2k, 1/4W 秋月電子
R5,R6,R7,R8 (4pcs) 100Ohm, 1/4W 秋月電子
R11, R12, R13, R14 (4pcs) 47k, 1/4W 秋月電子
R19, R22, (2pcs) 2.2kOhm, 1/4W 秋月電子
R20 470Ohm, 1/4W 秋月電子
R15,R16,R18,R25,R26 (5pcs) 100Ohm, 1608 size, 1/10W 秋月電子
SW1 VR_ALPS, RK0971221-F15-C0-V503 P-03036 秋月電子
SW2,SW3,SW4,SW5,SW6,SW7
(6pcs)
DIP Switch SKHHLQA010 688-SKHHLQ MOUSER
Tr1,T2,Tr3,Tr4 Sanken FKI06269, 60V, 24A I-08364 秋月電子
Knob Plastic volume / knob P-00999 秋月電子
MCU Board Arduino nano every M-14848 秋月電子
OLED OLED Display 128×64 P-12031 秋月電子
Wire 4ピン2.54mmワイヤ C-15385 秋月電子
  • C1,C14,C15は、紙テープ品(0.1uF)と、プラテープ品(4.7uF)が混ざって出荷しております。どちらでも動作します。
  • C9,C10は、3216サイズのセラミックコンデンサで、耐圧25V以上かつ1uF以上の容量があれば問題ありません。
  • 100Ohm 1608サイズの抵抗は、無くす可能性が高いため1~2個ほど多めに入れています。
  • 8/10出荷以降のものは、6.8kオームの抵抗を2個、多めに入れています。後述するバグ対策用です。
  • ACアダプタ、フィーダ線は含まれません。各自で購入ください。DSmain R5.1と同様です。
  • F1のヒューズで連続最大電流を6Aに制限しています。瞬間的な大電流は8A超で自動遮断します。
  • OLEDを中国製のものにする場合は、ピンの並びVCCとGNDが逆になっている場合があります。故障しますのでご注意ください。
  • ケースは外販しません。タカチの汎用ケースPF15-5-10Wを加工の上、ご利用ください。

現状の実装機能について

DSair2に大容量ブースタ機能を搭載した最低限の機能のみを実装しています。ボタン、OLED、ダイヤルは不動作です。

開発終了した商品のため、アップデートの予定はありません。

回路図

組立て方法

表面実装部品から先に半田付けして下さい。

Full Size

バグ情報

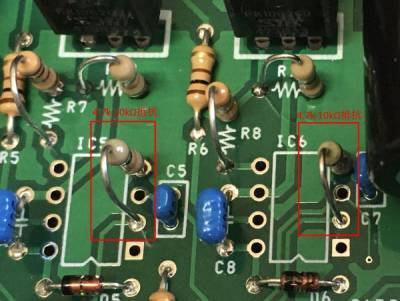

電源起動時またはリセット時に一瞬、パルスを出してしまうバグがあります。以下のように、4.7kから10kΩの間の抵抗を2個用意し、余ったIC5とIC6のスルーホールを利用して半田付けして下さい。なお、抵抗はご自分でご用意下さい。


写真提供 LOCKE様

ファームウェア書込み方法

ファームウェア:

r3c変更点: 起動時不安定動作対策その2、OLED表示バグの修正(スイッチでON時)

Arduino nano everyを使用するため、ボードマネージャーでmegaAVRのパッケージを予めインストールして下さい。

ボードの設定は以下の通りです。

アップロードボタンを押せば、書込みが行われます。UPDI経由での書込みのため、Arduino UNOや以前のNanoと少し書込みの挙動は違いますが、放っておけば書込みが終わります。

頒布について

以下の2つのキット・製品を頒布しております。

  • 完成品(完全受注生産) 49800円(FlashAir, ACアダプタ付き)
  • サポート無し・上級者向けキット 3800円(秋月電子で購入できない基板・部品のみの上級者向け最小限)

頒布は2020年で終了しております。 再生産予定もありません。

サポートについて

パッケージ内への部品不足、部品の初期不良、組み上げ失敗の救済措置(有償修理対応)を除き、個別メールサポートは一切お断りいたします。

ご相談などは、デジタル鉄道模型フォーラムをご利用ください。
