ExpBoardRZ

ロクハンが日本型Zゲージ車両やレール、DCCコントローラ一式を提供しておりますが、サウンド非対応です。2021年にLokSound5 nanoがリリースされ、Zゲージへの搭載が可能なサイズで提供され始めました。ExpBoardRZは、LokSound5向けに提供されている日本型サウンドデータの無償公開プロジェクトであるオープンサウンドデータを、ロクハンのZゲージ車両向けに活用するためのDCCサウンド化基板となります。

基板形状はA059に似た外形を採用し、タイプA及びタイプBを選択できるような形状としています。

仕様

サイズ96x8mm 0.6mm厚
対応デコーダ ESU 58923 LokSound5 Nano

部品

本基板を活用するには以下の部品が必要となります。

デコーダ ESU 58923 LokSound5 NanoURL
スピーカーCUI Audio CMS-160916A-SP 9x16x3mm,スプリング式 URL

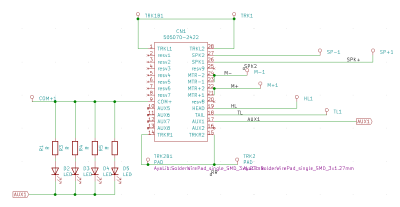

回路図

パッド

パッドの意味は以下の通りです。

SP+1スピーカー。
SP-1スピーカー
M-1モータ出力
M+1モータ出力
HL1ヘッドライト
TL1テールライト
COM+1コモン
