Pure Analog Adapter

Keywords PWM,DC,Pulse,Filter,Analog,PowerPack,Coreless

現在主流のPWMパルス式アナログパワーパックの出力を、ピュアなDC(純DC)と呼ばれる高調波を除去した直流電圧に平滑化します。 絶版のために非常に高価な従来型アナログパワーパックを入手せずとも、本アダプタで気軽に、ピュアなアナログDCで模型を制御可能です。

ピュアアナログアダプタ Leaflet(Japanese),
PureAnalogAdapter Leaflet(English)

特長

  • PWMパワーパックの出力をピュアDC(純DC)に変換できるアダプタ
  • アナログパワーパック向けに最適化したLCフィルタ(ノイズ除去フィルタ)
  • LEDを搭載し、点灯させることでFWD,REVの切り替えを可視化
  • T社、R社などのPWMパワーパックで平滑化を確認1)2)
  • PIKO 35030 アナログ自動運転ユニットでの誤動作低減を確認!

DSair2のPWMアナログパワーパックモード及びDCC電子工作連合機器に合わせて設計しているため、特性が異なるパワーパックではうまくパルスを除去できない場合もございます。このため、DSair2用として販売しております。自己責任であることを承知の上であれば、他社のPWMパワーパックで動かす事を制約するものではありません。

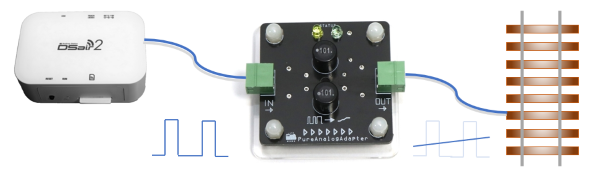

使用方法

PWMパワーパックの出力と、本アダプタのIN端子を接続して下さい。
線路側は、本アダプタのOUT端子を接続して下さい。

コネクタは、ネジ止め式のため、精密ドライバーの+をご用意の上、配線をカットして接続して下さい。

完成品


基板表:


KIT品


部品表

部品番号 部品名 部品仕様 備考 秋月No
L1 コイル 100uH, 0.8A P-04807
L2 コイル 100uH, 0.8A P-04807
R1 抵抗 6.8kΩ LED用 R-25682
R2 抵抗 100kΩまたは47kΩ R-25104
R3 抵抗 100kΩまたは47kΩ R-25104
C1 コンデンサ 未使用
C2 コンデンサ 10uF,25V P-03095
CN コネクタ EUROコネクタ なし
Acryl ケース 底板 P-12444

頒布

ピュアアナログアダプタの頒布は終了しました。

サポート

デジタル鉄道模型フォーラムをご利用下さい。

部品の欠品、故障はDesktopStationにご連絡下さい。
ただし、DSair2以外でご利用の場合、基板のみ購入の場合にはサポートが一切受けられません。

T社、R社以外のパワーパックでの動作報告は歓迎いたします。

その他情報

  • 常点灯は機能しなくなります。常点灯は、PWMパルスを利用してLEDを点灯させる仕組みのため。
  • KATOのパワーパックSXでは完全な平滑化ができず、200Hz程度の電圧脈動が乗った状態で出力されます。この脈動は元々のパワーパックの出力に含まれており、本アダプタでは除去の難しい周波数領域のため、対応できません。
  • 16kHz以上のPWM出力で効果が出る設計になっております。特にDSair2の出力する31kHzでは効果が最大になるように設計されています。
  • オシロスコープを使った検証は、DSair2での結果,R社検証,T社検証を参照ください。
1)
他社品との組み合わせ動作保証・サポートはいたしません
2)
KATOのパワーパックSXでは、本来の性能を発揮できないため非対応となります
