ExpBoard M21 Groundは、MTC21対応のサウンドデコーダを地上に設置して、モータ出力線を線路に繋げてアナログ車両を動かしたり、ジオラマの照明や環境音などを再現したり、車両に搭載する以外の用途にご活用いただけます。

• MTC21コネクタを装備
• ネジ端子台を装備しているので、自由に配線を繋げることが可能
• ヘッドライト・テールライト、AUX1-6まで自由に利用可能。AUX3-6のロジック出力をパワー出力に変換する回路搭載済み
• DCジャックを搭載しているため、SmileSoundデコーダならDCC信号がなくても電源投入だけで動くサウンドフローを作って動かせる！

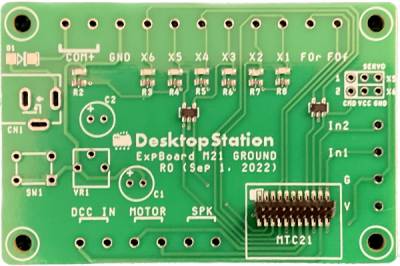

DCジャックからの逆流防止用ダイオード(D1)を除く表面実装部品は実装済みです。

ACアダプタは、ACアダプタの選び方に記載のある製品をご利用ください。

VR1, SW1, サーボ用端子はSmileSoundが将来、機能拡張を予定している機能のための準備工事部分です。現在は使用できません。

基板は、秋月電子のC基板形状互換です。安価なアクリル板が保護用に使用できます。

まず最初に、MTC21のインデックスピンが出ていますので、ニッパを使ってピンを切り落としてください。切り落とさないと、デコーダのインデックスピン部分が干渉し、MTC21デコーダが差し込めません。

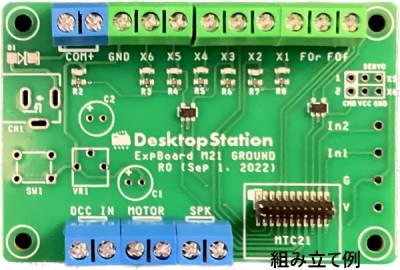

次にターミナルブロックをはんだ付けしてください。その後、コンデンサやDCジャックなどをお好みではんだ付けしてください。

DCジャックを使用する場合には、必ずD1ダイオードにショットキーバリアダイオードをはんだ付けしてください。逆流防止の安全機能となります。DCジャックを使用する場合、SmileSoundのDSSPで、DCC信号なしに動作するようなプログラムをご自分で作成する必要があります。

デスクトップステーションオンラインストアでの販売のみとなります。
