dshacxr4.1

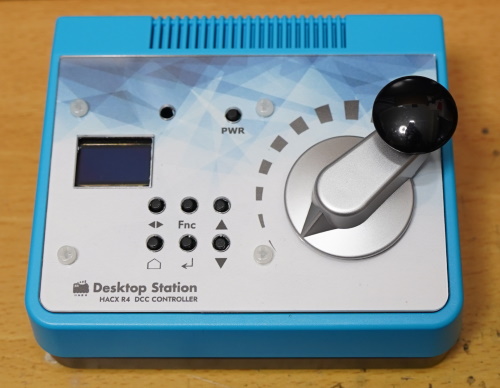

DS HACX R4.1

DS HACX R4.1は、入手のしやすいアナログパワーパックの内部基板を交換することで、簡単なCV読み書きを可能とした簡易型DCCコマンドステーションを自作できるソリューションです。必要最低限の機能に絞ることで、中・上級者の方が普段使いしやすいようにしています。

DS HACX R4から、前面パネルを独自のパネルにすることで、デザイン面や加工の手間を軽減しています。 ソフトウェアや基板の変更はございません。

利用想定対象者

はんだ付けや、ケースのくりぬき工作作業が必要なため、工作経験をお持ちの方を対象としています。工作経験を持つ、知り合い・ご友人の力を借りて組み上げられる場合には、その限りではありません。

有償による修理サービスや、部品の別売も行っておりますので、もしも加工や工作に失敗した場合にはデスクトップステーション株式会社までご相談ください。

できること

  • 1つのDCC車両の運転
  • 1つのアナログ車両の運転
  • ポイント・信号機の切り替え
  • CVの読み出しと書込み(Directモードのみ)
  • アドレスの読み書き機能

できないこと

  • PCとの接続
  • 複数車両の同時運転
  • 自動運転
  • メルクリンデジタル・mfx・MM2車両の運転

やってはいけないこと

以下の行為を行う可能性がある方は、購入をご遠慮ください。

  • パワーパックのメーカーであるK社様に問い合わせやサポートを依頼すること
  • 組み立てをDesktopStationに依頼する事(組み立て後の不具合、修理は有償で実施しております)

部品表(BOM)

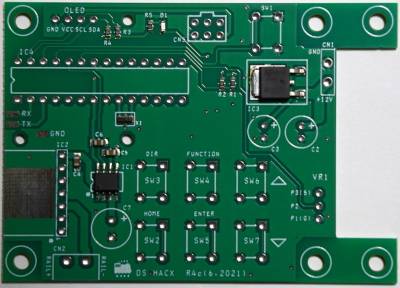

キットの基板を作るときに使用する部品は以下の通りです。必要な部品は全てキットに付属しています。また、表面実装部品は、全てはんだ付け済みですので、安心してキットを組み立てできます。

Parts No Specification Akizuki Notes
OLED I2C OLED,0.96inch,128×64 P-12031
OLED PinFrame 4pin 2.54mm pitch Pin Frame C-05779
IC2TB6643KQI-07688
IC4ATMEGA328P-PUI-03142
C7 220uF,35V,
35ZLH220MEFCCT8X11.5
P-11758
C2,C3 47uF,25V,25MH747MEFC6.3×7 P-10596
SW1,SW2,SW3,SW4,
SW5,SW6,SW7
Tact Switch H=18mm
PCB 独自基板
Specification 個数 Notes
スペーサ(メスメス),M3 14mm 4pcs
M3ねじ 8pcs
固定用ビス 4pcs
アクリルパネル 1pcs
印刷済パネル紙 1pcs

ケースに入れてコマンドステーションとして完成させるために必要なものは以下の通りです。

22-018パワーパックスタンダードSX(ACアダプター別売)

基板のはんだ付け

  1. パワーパックSXの基板から、配線をすべてはんだごてを使って取り外します
  2. HACX R4基板に、ATMEGA328P-PU、TB6643KQをはんだ付けします。
  3. タクトスイッチもはんだ付けします。
  4. パワーパックSXから取り外した、DC電源線、フィーダ線をはんだ付けします。DC電源線は極性があり、赤が+、黒がーとなります。間違えると、HACX R4基板は故障しますので、基板上のシルク印刷と、写真を見て確認をお願いします。
  5. OLEDは、若干斜めに折り曲げる必要があります。

基板は背の低い部品から、はんだ付けをしてください。表面実装部品は既にはんだ付け済みです。また付属のATMEGA328Pもファームウェアを書き込み済みです。

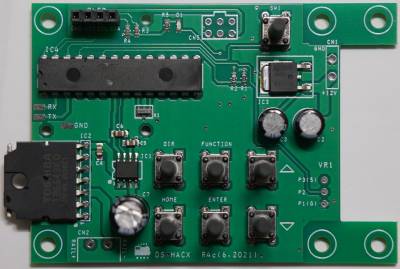

部品をはんだ付けすると以下のようになります。

組み立て

大きな作業項目は下記の通りです。

  • パワーパックSXの分解、部品の取り外し
  • パワーパックSXの前面くりぬき加工(超音波カッターがあると便利)
  • 基板の組み立て(前述)
  • OLEDの取り付け
  • 印刷済み前面パネルの穴部分くりぬき(デザインナイフ、またはカッターを使用)
  • アクリルパネル、印刷済み前面パネル、基板、OLEDの取り付け
  • パネルのビス止め
  • ケースへの収納
  • ケースの固定と完成・動作確認

パワーパックSXの分解、部品の取り外し

KATOパワーパック スタンダードSX(22-018)のケースを改造して流用します。当然のことでありますが、分解・改造した時点で製品の保証は無くなります。本キットに関連することについて、KATO社への問い合わせは絶対にしないでください。KATO社へ問い合わせを行う可能性のある方は、HACXの利用をおやめください。

パワーパックSXの分解方法はブログにてご紹介していますので、ご一読ください。はんだごて、ドライバー、モンキーレンチなどが必要となります。

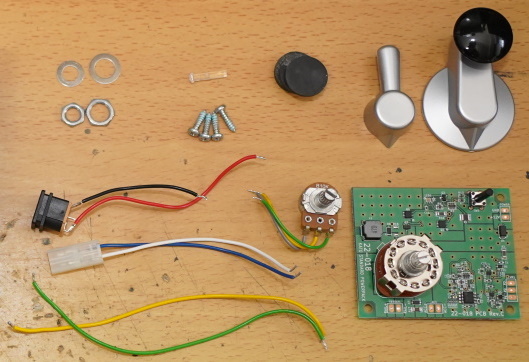

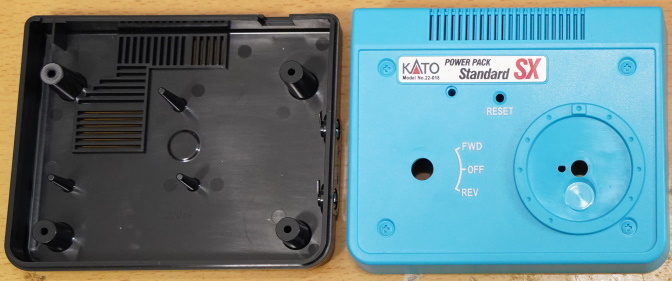

下記のように分解できれば、準備完了です。

パワーパックSXの前面くりぬき加工

超音波カッターなどを用いて、前面パネルをくりぬきます。なお、きれいにカットできず曲がっていても問題ありません。多少曲がっていても、最後は印刷済みパネルをかぶせますので、切った部分は全く見えなくなります。気にせず作業しましょう。

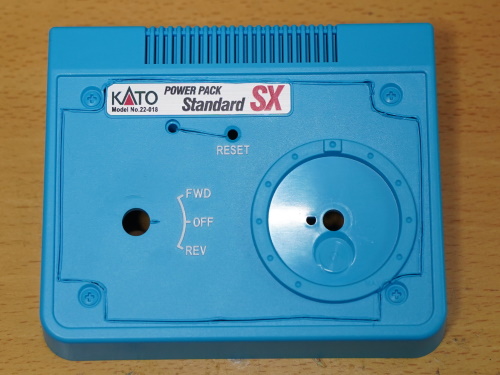

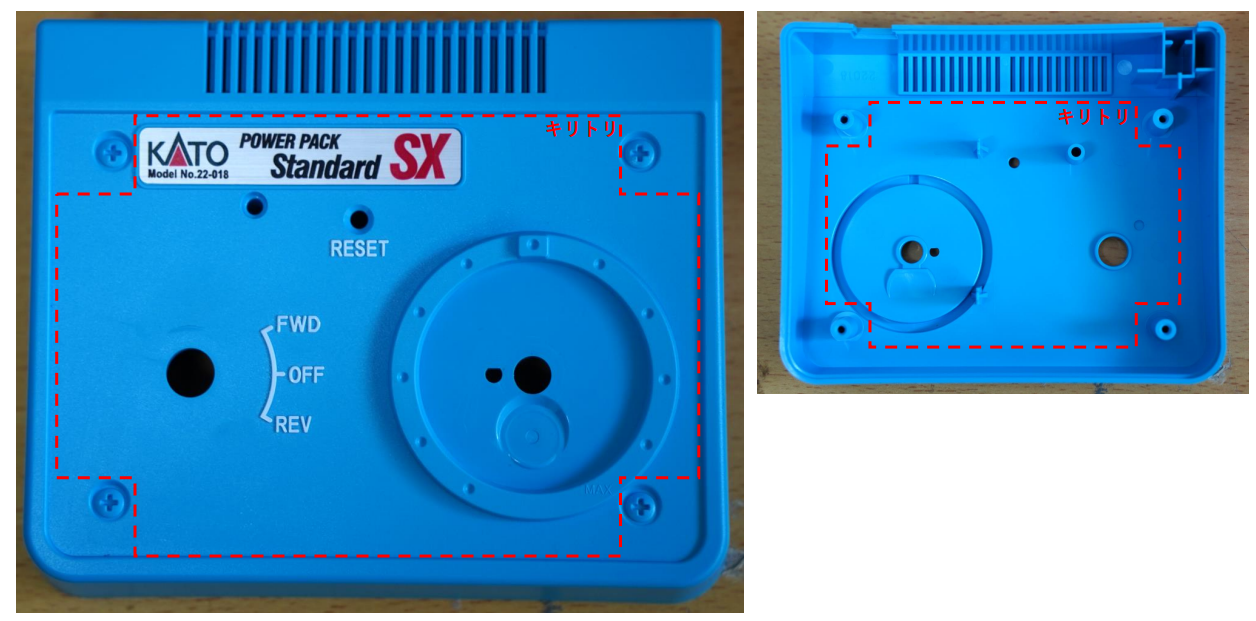

以下のようにカットをしていきます。端を少し残すのがポイントです。

超音波カッターでカットした様子が下記です。

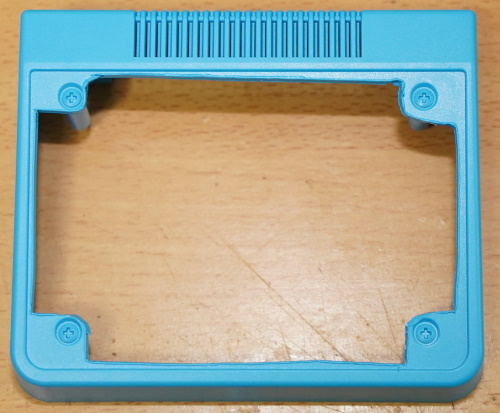

カットした部分を取り除いた様子です。超音波カッターは、溶かしながら切りますので、切断面は少し盛り上がります。このため、デザインナイフや彫刻刀等を用いて削り取る必要があります。

また、ねじの形をした部分が四隅に4つありますが、少し出っ張っていてアクリルパネルを載せたときに干渉するので、デザインナイフか彫刻刀で少し削り、周りの高さと合わせるようにしてください。

印刷済用紙の穴あけ加工

カッターやデザインナイフを使って、穴あけ加工をしてください。

ご自分で印刷できるように、元データを添付いたします。

HACX R4 SVGデータ

inkscape(フリーソフト)で編集、印刷が可能です。

基板とOLEDの取り付け

OLEDの位置が若干ずれていますので、基板とアクリルパネル、印刷済み用紙の位置を調整しながら設置してください。

スペーサーとM3ネジで、トップパネルと基板を固定していきます。

トップパネルのビス止め

基板とOLED、印刷済み用紙を取り付けたトップパネルを、ビスで固定します。

Φ2mm未満のピンバイスを用意し、ビスで固定する前に予備的に穴を軽く掘ります。ビスが食い込む程度で良いので、1mm弱ほど彫り込んでください。四隅に穴を開けます。トップパネルを載せた状態で行うと良いでしょう。

付属のビスで本固定します。もし何度かビスを取り付けし直して、穴が使用できなくなってしまった場合には、少し大きめのビス(付属のビスは2.3mmのタイプです。2.5mm~2.7mm程度のもの)をご自分で用意すると、復旧できます。

コネクタの取り付けと下側ケースの装着

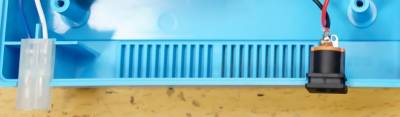

DCジャックケーブルと、フィーダケーブルを上側ケースの下の位置に固定します。

仕様

出力電流 2.0A 連続運転可能, 瞬時最大4.5Aまで
電圧 12Vまたは 15V(KATO製SX用専用ACアダプタに準ずる)
保護機能 過電流保護(4.5A超)または過電圧・低電圧保護(8V以下または20V以上でエラー)
DCC SpeedStep128固定, 最大同時運転台数 1車両, F0-F28操作可能
アナログ運転 PWMパルスによるアナログ車両の運転機能有

※保護機能を過信せず、ショートや脱線時はパワーオフを心掛けてください。

使用方法

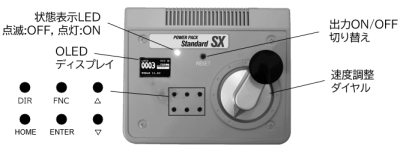

ボタンは以下のように定義されています。

Dir 進行方向の切替
HOME メニュー呼び出し
FNC ファンクション呼び出し
ENTER 確定・ファンクションON/OFF
UP/DOWN 選択切替、アドレス変更

HOMEメニューには、以下の項目が用意されています。

Loco 車両の運転
Turnout ポイント・信号の切り替え
LocoAdr アドレスの読み書きモード、Loco運転モードへのアドレス反映
Read CV CVの読み出し
WriteCV CVの書込み
Analog PWMアナログパワーパックモード

ファームウェア

ファームウェアの著作権は放棄されていません。ファームウェアを用いて製品の開発・ビジネス・商業利用を行うには、DesktopStationとライセンス契約が必要です。なお、個人や模型クラブ内で、非営利目的により少量の野良HACXを作る場合には例外的に使用しても構いません。1)

使用ライブラリ

OzOLED LGPL2.1
MCore (DesktopStation内製) 独自ライセンス

頒布

DesktopStation部品頒布で頒布を行っています。KATOパワーパックSXは別途購入ください。

PCBセット秋月電子で購入可能な部品を除く基板・部品のセット 3980円
キット すべての部品のセット 5980円
1)
DesktopStationの頒布を阻害する行為を禁止する目的としています。
