DSmainR5 Instruction / 使用方法
DSmain R5の使用方法をご紹介します。
必要なもの
- ACアダプタ（2.1mm,センタープラス）
線路や車両によって電圧が異なります。以下に参考例を記載します。
12V N or HOゲージ（主に日本型）,
15V-16V HO(DC)ゲージ（主に欧米型）,
18-19V HO(Marklin),
20-24V Gゲージ（12Vや16Vを使用する場合もあります） - フィーダー線（線路によって種類によって異なります）
- ミニUSBケーブル
Wiring / 配線
配線手順
- ACアダプタを本体につなぎます
- USBケーブルをPCとつなぎます
配線例
Connect to PC / パソコンとの接続
もし、ドライバインストールを行っていない場合には、USBドライバのインストール方法を参照してください。
- Desktop Station Softwareをインストールします。ファイルは、こちらからダウンロードできます。ZIPファイルを展開し、binフォルダに入っているDesktopStation.exeをダブルクリックすると起動できます。

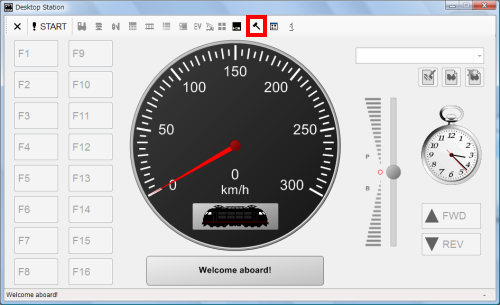

- Desktop Station Softwareが起動したら、ハンマーのアイコンを押して、通信（シリアルポート）の設定をします。
- これは、DSmainR5と通信するための設定で、PortNoに先ほど控えた「COMxx」を設定します。このとき、ボーレート（速度）を115200bpsにし、「Leonardoを使用(DTR)をチェック」します。日本語で使用する場合は、右下の言語設定をJapaneseにすると、次回起動時から日本語表示になります。
- OKを押して設定画面を閉じます。
- START（開始）を押すと、DSmainR5と通信を開始して、コマンドステーションとして動作するようになります。
- Desktop Station Softwareの使い方は、Desktop Station Softwareを参照ください。
Buttons / 前面パネル
| ENTER | 確定や選択するときに使用 |
| 上矢印 | 上方向に移動したり、数値を増やす場合に使用します |
| 下矢印 | 下方向に移動したり、数値を減らす場合に使用します |
| ESC | MENUに戻る、キャンセル |
| ▶/■ | 線路への電源供給ON/OFF |
| RESET(裏側) | DSmainR5ハードウェアリセット |
Connectors/ バックパネル
| DC Input | 2.1mmΦ ACアダプタジャック |
| UART | 4極オーディオジャック型通信端子 |
| TRK OUT | フィーダ出力 |
| S88-N | 在線検出・DSJoy用 S88-N端子 |
| USB | USB端子 |
| RESET | リセットボタン |
画面
MENU
| Loco | 機関車操作 |
| Turnout | ポイント操作 |
| CVRead | CV読み込み |
| CVWrite | CV書き込み |
| MM2 Mode / DCC Mode | プロトコルの切り替え |
| Sensors | 電流・電圧・エラー情報 |
| Config | 設定 |
Loco control
表示されたアドレスの機関車のファンクション操作と、速度調整、進行方向の切り替えができます。
ファンクション操作は、ENTERキーを押すことでON/OFFを切り替えます。ファンクション番号は、ENTERキーを押しながら上三角または下三角で変更でき、F0-F28まで対応しています。
進行方向は、ダイヤルを左に押し込むと切替できます。速度は右側に回すことで調整できます。
Turnout control
上三角または下三角で、アクセサリのアドレスを変更できます。ENTERキーで、直進または分岐を切り替えられます。
CV Write
CVの書き込みに対応しています。本体だけで書き込みができます。本体から書き込む場合は、Directモードのみとなります。OPSモードで書き込みを行う場合には、Desktop Station Softwareをご利用ください。
CV書き込みを実行すると、線路に電力を供給してデータ書き込みを行います。線路には、CVを書きたい車両以外は載せないでください。特に複数のデコーダを搭載している車両はご注意ください。
CV Read
DSmainR5にはCV読み込み機能が搭載されています。CVの読み込みは、DirectモードのBit Manipulation機能を使用します。この機能に対応していないデコーダは読み込みできません。
欧州系を中心に多くのデコーダに対応しています。ただし、一部のデコーダや、モータや負荷の接続との相性によってはCVを読み出せない場合があります。DSmainR5では、デコーダが規定の電流を流したかどうかを１６パターンチェックして、CV値を判定する方式を使用しております。
CV読み込みを実行すると、線路に電力を供給してチェックを行います。線路には、CVを読みたい車両以外は載せないでください。
Config
DSmainでは、いくつかの設定を行うことが出来ます。
| 項目 | 設定値 | 設定の意味 |
|---|---|---|
| RJ45 | S8 | S88-N端子を在線検出器として使用します。 |
| JY | S88-N端子をDSJoyモードで使用します。 | |
| OCLv | 1A-8A | 電流エラーレベルを設定します。設定の電流を超えると、OCエラーが発生します。 |
ビープ音
ビープ音は、リセット時（２回）とエラー時（７回）になります。エラーは正しくACアダプタが接続されていない場合や、異常な電圧、電流が流れている場合に警告として鳴ります。エラーLEDが点灯して機関車の制御ができないようになっています。
S88-N
DSmainやDSone、DCC/MMシールドには、S88-Nのインターフェースが標準で搭載されています。欧州で主流のS88-N対応の在線検出器や、Throttle over S88-N(DSjoy)に対応したS88マスコン、S88アナログといった外部スロットルを装着できます。
在線検出器(S8)として使うか、DSjoy(JY)として使うかはCONFIGで設定が必要です。デフォルトは、在線検出器として使用する(S8)です。
自動運転で遊ぶ場合には、在線検出器として設定してください。DSmainを単体動作にして、マスコンやいろいろなスロットルを繋げて遊ぶ場合には、DSJoyモードを選択してください。
！！注意！！
S88-Nで使用するLANケーブルは、必ず8極で信号線が全て接続されたストレートケーブルを使用してください。古いLANケーブルでは、４線しか接続されていない場合があります。使いまわしをする場合には、自己責任にて対応をお願いします。１００円ショップでLANケーブルは売っていますので、使いまわさずに新しく購入することを強く推奨いたします。
外部操作の仕様
DSmainは、外部の機器からシリアル通信のコマンドを送ることで、DCCのパケットやS88を自由に制御できます。この仕組みは、Desktop Station Softwareで使用しているもので、仕様をオープン化しています。
詳細は、Serial Communication Specification をご覧ください。なお、使用にあたっては自己責任の下で実装ください。当社は適用先のシステムを含めたサポートサービスはいたしておりません。
エラー時の表示
エラーが発生した場合、自動的にDCC出力が遮断されて、液晶画面にエラーと表示されます。なお、ACアダプタ側で安全機能が先に働いた場合には、DSmainが再起動することになり、エラー要因が不明になりますのでご注意ください。
| エラー名 | 説明 | 対処法 |
|---|---|---|
| NO ERRORS | エラーは発生していません | エラーはありません。 もし異常な動きなのにこの表示が出る場合にはメーカーにお問い合わせください。 |
| ERR: OC | 電流が設定よりも大きいです。 | CONFIGのOCLvの数値を上げてください。 |
| ERR: LV | 10V未満の電圧入力になっています。 | ACアダプタの故障、もしくは選定ミスです。 |
| ERR: OV | 24V超の電圧入力になっています。 | ACアダプタの故障、もしくは選定ミスです。 |
その他
- 業務向けに使用される場合は、業者様への販売・サポートについてを参照し、注意事項を遵守ください。
- DSmainシリーズは一般消費者向けの商品です。
