SmileSound Mini Next18
SmileSound Mini は、Nゲージ向けの超小型・25x10mmサイズのNMRA DCC規格に準拠したサウンドデコーダです。Nゲージ用途で必要十分なモータ出力0.5Aまでの電流を流すことができます。小型サイズながら、国内DCCメーカーの中では最小・高機能のサウンドデコーダを実現しています。開発は、Nagoden様が行っています。
【注意事項】SmileSoundは、消費電力が他社サウンドデコーダと比較して大きいため、必ず外付けのコンデンサを配線してください。
SmileSound Mini Specification
| 対応プロトコル | DCC (RailCom対応) |
|---|---|
| SpeedStep | 14, 28, 128 |
| Function | F0-F32, 2022年新仕様に準拠 |
| アシンメトリーDCC | アシンメトリーDCC未対応(自動ブレーキ機能未対応) |
| モータPWM | 32kHz(設定変更可能) |
| モータ出力電流 | 0.5A連続, 0.8A瞬間 |
| 線路電圧 | 12V～16V(推奨), 最大21Vまで |
| AUX出力 | ヘッドライト・テールライト,AUX1-2(Power, オープンコレクタ出力, 100mAmax), AUX3-4(Logic, 3.3V CMOS出力) |
| サウンドメモリ | 120Mbit(15MB) |
| サウンド出力仕様 | 32/16/8kHz 16bit/8bit. |
| スピーカ容量 | 3W, 4-32Ω |
| サウンド同時発音数 | 10音 |
| サウンドのユーザー変更 | 専用ツールにてサポート。独自スクリプト方式。 |
| ファームウェア容量 | 8Mbit(1MB) |
| アナログ運転 | 未サポート（対応予定未定） |
| サーボ機能 | 対応検討中 |
| SUSI | 未サポート(対応予定なし) |
| RailCom(BiDi) | サポート |
| サイズ | 10.5x25mm |

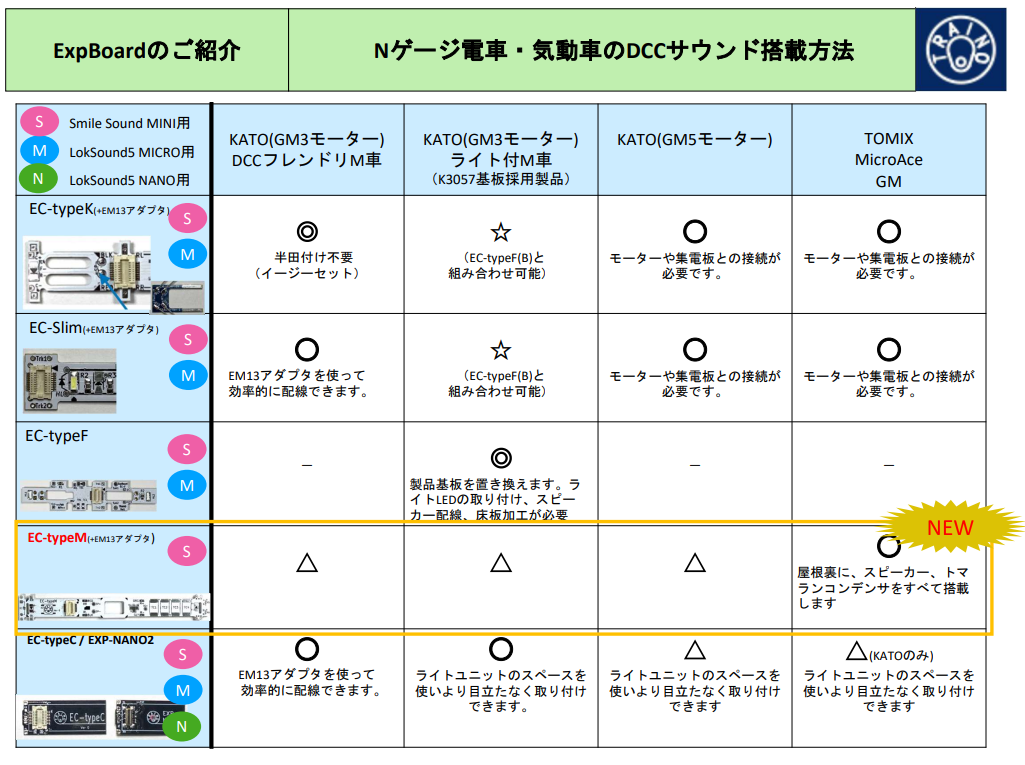

ExpBoard N18 for KATO HOでの利用
ExpBoard N18 for KATO HOで使用する場合には、重量のある金属ウェイトを外して基板に交換するため、レールと車輪の接触が安定しなくなる場合があります。必ずコンデンサを装着頂き、さらに重りを入れて、重量を増やす対策をお願いいたします。
