SmileSound Standard MTC21(NEM652)
SmileSound Standard はHO向けの30x16mmのサイズのNMRA DCC規格に準拠したサウンドデコーダとなっており、MTC21並びにNEM652に対応しています。1.5Aまでモータに電流を流すことができます。開発は、デスクトップステーション株式会社が行っています。
【注意事項】SmileSoundは、消費電力が他社サウンドデコーダと比較して大きいため、必ず外付けのコンデンサを配線してください。
SmileSound Standard MTC21 Specification
| 対応プロトコル | DCC (RailCom対応) |
|---|---|
| SpeedStep | 14, 28, 128 |
| Function | F0-F32, 2022年新仕様に準拠 |
| アシンメトリーDCC | アシンメトリーDCC未対応(自動ブレーキ機能未対応) |
| モータPWM | 32kHz(設定変更可能) |
| モータ出力電流 | 1.5A連続, 3.5A(瞬間) |
| 線路電圧 | 12V～16V(推奨), 最大21Vまで |
| AUX出力 | ヘッドライト・テールライト,AUX1-2(Power, オープンコレクタ出力, 100mAmax), AUX3-6(Logic, 3.3V CMOS出力) |
| サウンドメモリ | 120Mbit(15MB) |
| サウンド出力仕様 | 32/16/8kHz 16bit/8bit. |
| スピーカ容量 | 3W, 4-32Ω |
| サウンド同時発音数 | 10音 |
| サウンドのユーザー変更 | 専用ツールにてサポート。独自スクリプト方式。 |
| ファームウェア容量 | 8Mbit(1MB) |
| アナログ運転 | 未サポート（対応予定未定） |
| サーボ機能 | 対応検討中 |
| SUSI | 未サポート(対応予定なし) |
| RailCom(BiDi) | サポート |
| サイズ | 16x30mm |
Pad information, NEM652 wiring
デコーダから直接、信号を引き出す場合や、NEM652の車両に搭載する場合、以下の図を参考としてください。
Speaker スピーカー
MotorR/L モータへの配線
TAIL テールライトへの配線(LEDの場合はカソード側)
HEAD ヘッドライトへの配線
COM+ 電源共通端子。ライトはアノード側に配線。
AUX1 汎用端子
AUX2 汎用端子
TrackR/L 線路側の配線
GND ＧＮＤ端子。トマランコンデンサなどに使用。

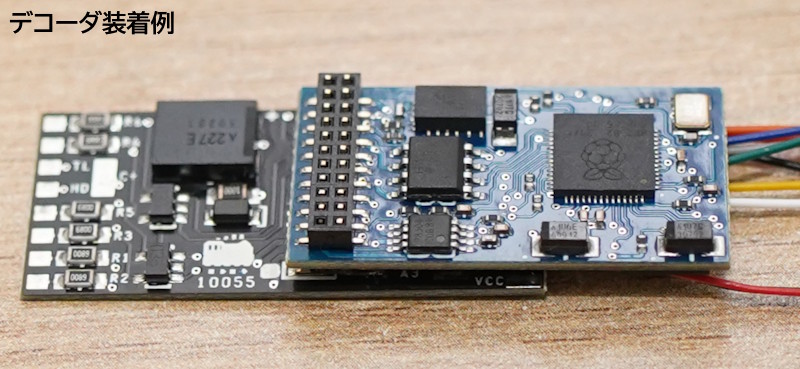

10055 ExpBoardM21 Miniを使った場合
10055 ExpBoardM21 Miniは、トマラン回路及び25V/220uFの高分子コンデンサを標準で搭載した、MTC21対応の引き出し基板です。HO/16番の車両に好適です。
Rとついたパッドは、AUX出力に680Ωの抵抗を介していますので、LEDを直接接続できます。秋月電子の白色チップLED ワイヤ付等をそのままはんだ付けしてご利用いただけます。
TRK1： 線路の左(右)配線 線路配線は左右を入れ替えても良い
TRK2： 線路の右(左)配線 線路配線は左右を入れ替えても良い
M+/M-： モータへの出力配線
HD(RH)：ヘッドライト出力 両極性部品1)を付けると両極性出力
TL(RT)：テールライト出力 両極性部品を付けると両極性出力
A1(R1)：AUX出力1 使い方はデコーダ次第。POWER出力。
A2(R2)：AUX出力2 使い方はデコーダ次第。POWER出力。
A3(R2)：AUX出力3 変換回路搭載のためPOWER出力となります。
A4(R4)：AUX出力4 変換回路搭載のためPOWER出力となります。
A5(R5)：AUX出力5 変換回路搭載のためPOWER出力となります。
A6(R6)：AUX出力6 変換回路搭載のためPOWER出力となります。
SP+/SP-：スピーカー。4Ω～16Ωのスピーカーを用意ください
C+：直流コモン。+12Vの電源供給を外部に行います。主にライト用となり、AUX、HEAD,TAILとセットで使用します。
G(GND)：直流コモンに対するGND。トマランコンデンサや外部電源供給用途向けです。
TC+: トマラン回路経由の直流コモン。1000uF以上の大容量コンデンサでも取り付け可能です。
VCC：+5Vまたは+3.3V(デコーダに依ります)を外部に供給します。供給機能はデコーダに依ります。
Laisdcc 860046 変換基板を使った場合
Laisdcc 860046は、MTC21デコーダを簡単にNEM652に変換できるアダプタです。スピーカー線も引き出されており、サウンドデコーダにも好適です。
しかし、製品そのままですと、集電不良に弱いためコンデンサの増強を推奨します。100uFの場合はそのままつけていただいて構いませんが、100uF超の場合はトマランコンデンサ回路(突入電流防止用)を強く推奨します。
Laisdcc 860047 ケーブルを使う場合
変換基板を使う場合、基板の厚みで搭載が難しい場合があります。デコーダに直接、電線をはんだ付けする方法で対応する必要があります。
スピーカーのはんだ付け
丁寧にはんだ付けすることで、ライターでも問題なく使用できます。
